襯氟籃式過濾器產品說明
襯氟籃式過濾器是將氟塑料采用模壓成形工藝內襯于鋼制籃式過濾器的過流面上，形成數毫米厚的膜，以隔斷腐蝕性介質與金屬表面接觸，從而保障其不被侵蝕，實現延長使用時間的目的。當物料從入口端進入到氟塑料濾籃內，流經濾筒上包縛的由PTFE或FEP材料抽絲編制而成具有相應規格濾網時，其雜質被阻擋，而清潔的物料則由出口流出，當需要清洗或更換濾籃時，只要將可拆卸的筒蓋打開，取出濾芯，處理后重新裝入就可以。本產品上下設置排污口，能夠保障在需要時將筒體內的殘液排除干凈。
襯氟籃式過濾器采用模壓成型法制成，它是把需要模壓的筒體和筒蓋等部件放入模具中，并將適量的氟塑料(粉狀、粒狀、纖維狀、片狀和碎屑狀等)放入成型的模腔中，然后閉合，放在加熱爐內加熱到相應溫度，取出來，放在壓力機中并在壓力作用下熔融流動，緩慢充滿整個型腔而取得型腔所賦予的形狀，隨著在模具內塑化、混合和分散，熔體逐漸失去流動性變成不熔的體型結構而成為固體，經冷卻到相應溫度打開模具，而成為成品。本產品是工業生產中腐蝕性氣體或液體物料凈化缺一不可的管道附件。
襯氟籃式過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | S30408 | S30403 | S31608 | S31603 |
| 2 | 接 管 | 20# | S30408 | S30403 | S31608 | S31603 |
| 3 | 法 蘭 | Q235B | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 5 | 襯 里 層 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | ||||
| 6 | 濾 籃 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | ||||
| 7 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 9 | 排 污 口 | Q235B | 304 | 304L | 316 | 316L |
| 10 | 放 空 口 | Q235B | 304 | 304L | 316 | 316L |
襯氟籃式過濾器性能規范
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 氣密性試驗壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 設計制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | ||||
| 法蘭標準 | GB/T 9124.1、GB/T 9124.2、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗驗收 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | ||||
| 過濾精度 | 10目 ~ 200目 | ||||
| 工作溫度 | -29℃ ~ 180℃ | ||||
襯氟籃式過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||||
| ΦD | L | H | H1 | dn | ||
| 2.5 ~ 25 (Class150)20 | 15 | 108 | 260 | 330 | 200 | 15 |
| 20 | 108 | 260 | 330 | 200 | 15 | |
| 25 | 108 | 260 | 330 | 200 | 20 | |
| 32 | 108 | 260 | 330 | 200 | 20 | |
| 40 | 108 | 260 | 330 | 200 | 20 | |
| 50 | 108 | 260 | 330 | 200 | 20 | |
| 65 | 159 | 340 | 430 | 285 | 20 | |
| 80 | 159 | 340 | 430 | 285 | 20 | |
| 100 | 219 | 400 | 490 | 305 | 20 | |
| 125 | 273 | 500 | 635 | 420 | 20 | |
| 150 | 273 | 500 | 635 | 420 | 20 | |
| 200 | 325 | 560 | 785 | 525 | 20 | |
| 250 | 426 | 660 | 895 | 640 | 20 | |
| 300 | 426 | 720 | 650 | 350 | 20 | |
| 350 | 630 | 960 | 650 | 350 | 25 | |
| 400 | 630 | 960 | 650 | 350 | 25 | |
襯氟籃式過濾器結構圖

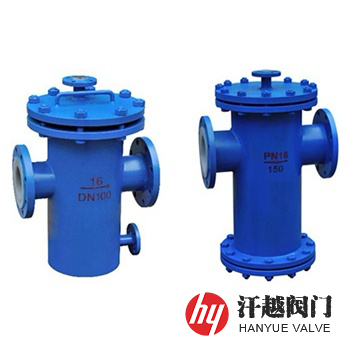

本產品設計結構有兩種，DN25 ~ DN100的底部與筒體一體焊接成型，排污口設置在筒體側面，DN125 ~ DN400的底部由下法蘭蓋通過六角螺栓與筒體相連接組成，下法蘭蓋的右側貫通設置有下排污口。如果你需訂購我廠籃式過濾器，咨詢時煩請說明公稱通徑、公稱壓力、筒體和接管材質、濾籃材料、使用介質、工作溫度、過濾精度、端部連接法蘭執行標準及密封面形式等，我廠可按客戶需求承接定制。
