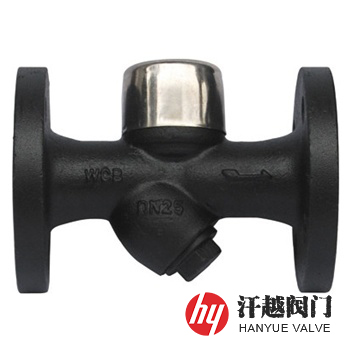

CS49H圓盤熱動力式蒸汽疏水閥產品概述
CS49H圓盤熱動力式蒸汽疏水閥內部有一個活動閥片，既是敏感件又是動作執行件，其根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門，起到阻汽并排出冷凝水的作用。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后進入閥內，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉，當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因蒸汽疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉，當圓盤式疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
CS49H圓盤熱動力式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 保 溫 罩 | A240 304 | A240 304 | A240 304 | A240 304 | A240 304 |
2 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
4 | 閥 座 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
5 | 閥 片 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 底 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
CS49H圓盤熱動力式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作壓差(MPa) | ≥0.05 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS49H圓盤熱動力式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
A | B | C | D | |||
16 ~ 25 (Class150)20 | 15 | 150 | 53 | 110 | 50 | 2.6 |
20 | 150 | 53 | 110 | 50 | 3.0 | |
25 | 160 | 53 | 110 | 50 | 3.8 | |
32 | 230 | 68 | 148 | 70 | 7.0 | |
40 | 230 | 68 | 148 | 70 | 8.0 | |
50 | 230 | 77 | 158 | 77 | 9.0 | |
CS49H圓盤熱動力式蒸汽疏水閥排水量
公稱通徑 DN | 工作壓差(△P).kg/cm2 | ||||||||||||
0.5 | 1 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 40 | |
15 | 140 | 170 | 250 | 330 | 400 | 490 | 500 | 580 | 600 | 690 | 720 | 800 | 820 |
20 | 140 | 170 | 250 | 330 | 400 | 490 | 500 | 580 | 600 | 690 | 720 | 800 | 820 |
25 | 190 | 225 | 345 | 480 | 590 | 700 | 750 | 810 | 900 | 990 | 1100 | 1300 | 1390 |
32 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
40 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
50 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
注：1、壓差是指疏水閥入口端與出口端的壓力差；2、排量是指蒸汽凝結水在單位小時內連續排放的量。

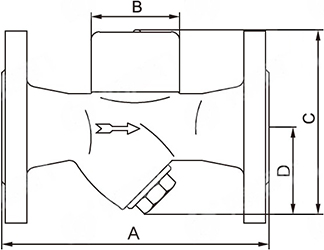

CS49H圓盤熱動力式蒸汽疏水閥結構圖
特別提醒：用汽設備的凝結水量和壓差是選型的重要指標，同一型號蒸汽疏水閥隨壓差增大而排量增大，詳查排量曲線，請不要誤認為口徑大的疏水閥排量大。
