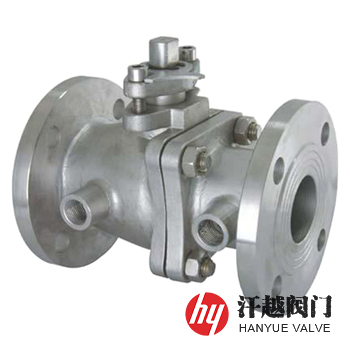

BQ41F保溫球閥產品概述
BQ41F保溫球閥是一種在一體式或二片式鋼制球閥的殼體外焊裝一層金屬夾套，用于注入蒸汽或熱油等流體，以對閥體進行流動加熱的閥門，其中二片式的公稱通徑與管徑是一致的，介質呈直線流動，阻力小，同時又能有效降低閥內流體的熱量流失，即使外界溫度低于介質熔點以下，其仍操作靈活，保證輸送管道能啟能閉，此優點是一般球閥所沒有的，此外，該閥還可根據用戶需要在夾套中流通冷卻水、冷氣等，使整個閥腔內保持常溫或降溫，以達到所需要的溫度，防止介質結焦或燒焦。本產品夾套外側設置有保溫加熱流體入口和出口，并分別設在閥體的不同側，連接形式采用法蘭或螺紋等，除非訂貨合同另有規定，其保溫夾套的設計壓力通常為1.0MPa，工作溫度為250℃。
BQ41F保溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 保溫夾套 | 20# | 304 | 304 | 304 | 304 |
| 3 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 5 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 9 | 彈 簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 10 | 螺 栓 | 35CrMoA | 304 | 304L | 316 | 316L |
| 11 | 螺 母 | 35CrMoA | 304 | 304L | 316 | 316L |
BQ41F保溫球閥技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
BQ41F保溫球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
BQ41F保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請注明結構形式、公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動方式(手動、氣動、電動及液動等)、法蘭標準及密封面型式等。
