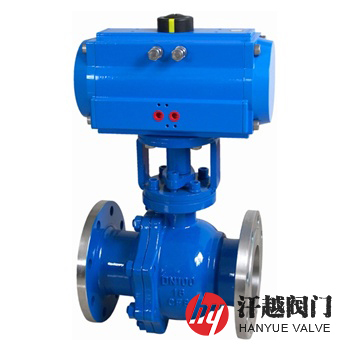

氣動法蘭球閥產品概述
氣動法蘭球閥主要由法蘭連接端的浮動球或固定球球閥和氣動執行器及附件等組成，其氣缸接入0.4~0.7MPa氣源，并與控制附件配套使用，就能控制介質流的截?cái)嗷蛄魍āＴ撻y閥體及內件可選用碳鋼、鉻鉬鋼、不銹鋼、雙相不銹鋼及其他特種材料等，本產品耐磨、耐高溫、耐腐蝕，它幾乎適用于所有介質。
氣動法蘭球閥可安裝在PN16～PN100或Class150 ~ Class600的各種壓力管道上，鍛鋼可達42.0MPa，以截?cái)嗷蚪油ü苈分械慕橘|(zhì)，本產品廣泛應用于石油、石化、化工、冶金、電力、環保、造紙、輕工等及相關工業部門的自動化控制系統中，適用于水、氣體、油品、蒸汽、酸堿鹽腐蝕性和氧化性介質等。
氣動法蘭球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 右 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 球 體 | A105 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | ||||
5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 柱 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動法蘭球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
可配附件 | 行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等 | ||||
氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動法蘭球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭連接浮動球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
氣動法蘭球閥結構圖
如果你需訂購我廠氣動球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，本產品氣動執行器可選用AW型、AT型、GT型，也可由客戶指定品牌型號等，密封面材料可根據介質溫度的不同需求有軟密封和硬密封等可供選擇。
